Велосипедный ротор (тормозной диск) — ключевой компонент дисковой тормозной системы. Он крепится к втулке колеса и обеспечивает поверхность для трения тормозных колодок, что позволяет замедлять или останавливать велосипед. Эффективность торможения зависит от материала, конструкции, диаметра и типа крепления ротора.
Типы конструкций
Однослойный ротор — цельный металлический диск. Самый простой и бюджетный вариант, но не имеет дополнительных элементов для отвода тепла. Подходит для городской езды, но не для экстремальных условий.

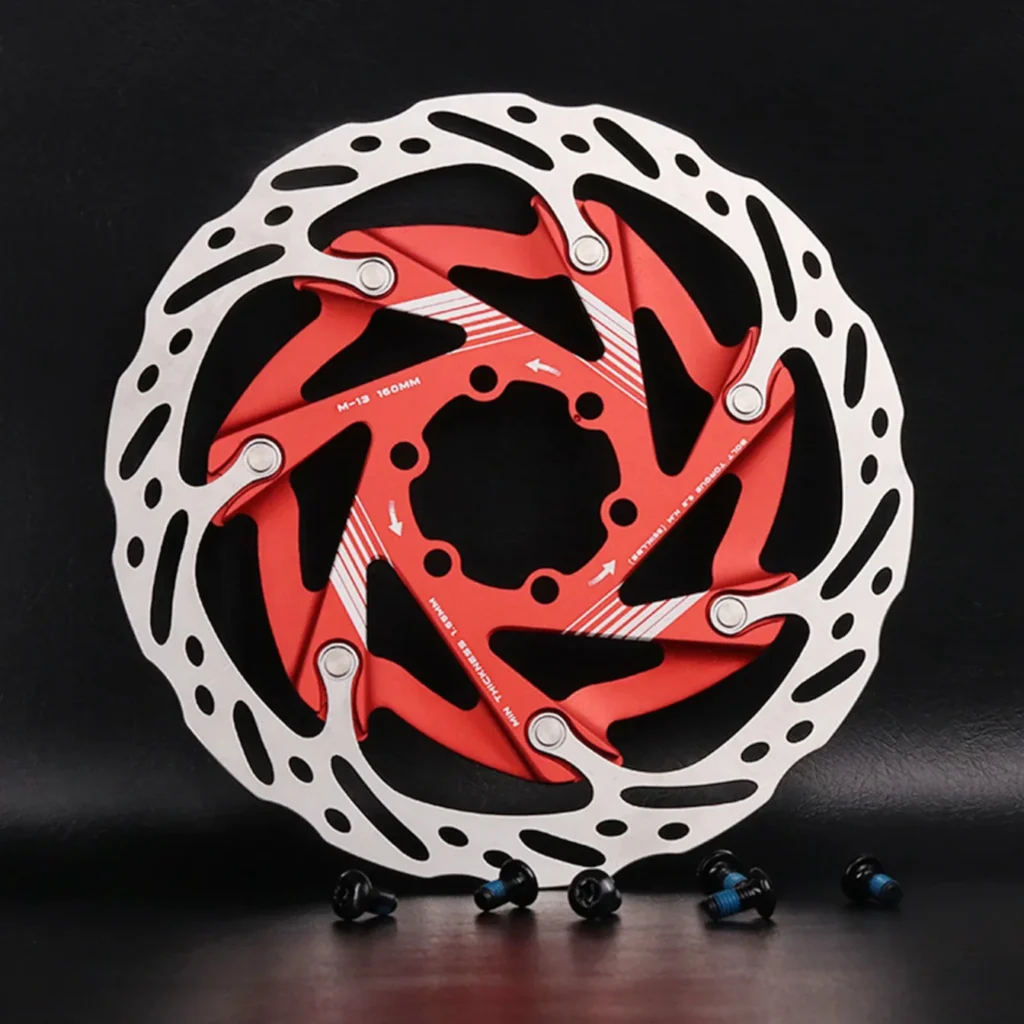

Ротор на пауке состоит из двух частей: внешней стальной и внутренней из алюминиевого сплава. Такая конструкция эффективнее рассеивает тепло, предотвращая перегрев при длительном торможении, например на затяжном спуске.
Плавающий ротор — более продвинутая версия «паука». Элементы скрепляются заклёпками, которые обеспечивают воздушные зазоры или установку дополнительных термопрокладок между слоями диска. Это улучшает вентиляцию и теплоотвод. Пример — Shimano XTR Saint SM-RT99 Center Lock.
Двухкомпонентные роторы (например, SRAM CenterLine X, Shimano Ice Tech, Hope, Magura) имеют алюминиевую центральную часть («паука»), соединённую со стальным тормозным кольцом заклёпками или сваркой. Алюминий легче стали и лучше отводит тепло от зоны торможения к втулке.
Трёхслойная сэндвич-конструкция (Shimano Ice Tech) включает тонкий алюминиевый слой между двумя стальными рабочими поверхностями. Алюминий действует как теплопроводящая и теплорассеивающая прослойка. По заявлению Shimano, такая конструкция снижает температуру на 100–150 °C по сравнению со стальным ротором той же толщины.
Материалы
Большинство роторов изготавливают из нержавеющей стали. Этот материал обеспечивает оптимальный баланс прочности, коррозионной стойкости, теплопроводности и цены. Он не ржавеет во влажных условиях, выдерживает высокие температуры и износ. Стандартная толщина — 1,8 мм для большинства применений, 2,0–2,3 мм для усиленных и e-bike роторов.
Иногда используется углерод. Карбоновые роторы весят меньше стальных, но стоят значительно дороже. Также существуют комбинации материалов, например карбон с керамическим каркасом.
Диаметры
Стандартные диаметры роторов: 140, 160, 180, 203 мм. Менее распространённые: 170, 185, 200, 220 мм. Чем больше диаметр, тем выше мощность торможения, так как увеличивается плечо рычага тормозного усилия.
Для шоссе и велокросса обычно используют роторы диаметром 140–160 мм — это компромисс между необходимой мощностью тормозов и малым весом. На горные велосипеды часто ставят роторы размером от 180 до 220 мм. В эндуро и даунхилле часто используют роторы 200 мм и больше спереди и сзади. На многие электробайки также ставят роторы увеличенного диаметра.
Стандарты крепления
Есть два основных стандарта крепления роторов:
- 6 болтов — самый распространённый. Диск крепится к втулке шестью болтами под шестигранник или ключ Torx. Для установки и снятия требуются базовые инструменты.
- Center Lock — разработка Shimano. Диск крепится к втулке одной шлицевой гайкой. Для установки и снятия нужен специальный ключ (такой же, как для снятия кассеты). Этот стандарт позволяет быстрее снимать и устанавливать диск.
Диски и втулки разных стандартов несовместимы, за исключением случаев использования адаптеров. Например, адаптер M-Wave позволяет установить ротор с креплением 6 болтов на втулку стандарта Center Lock.
Когда менять роторы
Роторы, как и тормозные колодки, — расходники. Со временем они стираются от торможения, и их нужно заменять. Хороший показатель того, что ротор пора менять, — изменение его толщины. Например, неиспользованные роторы Shimano имеют толщину 1,8 мм, и производитель рекомендует менять их, когда толщина достигает 1,5 мм (или ещё меньше).
Также замене подлежит кривой диск, который трётся о колодку (если невозможно выровнять).
Совместимость
В отличие от колодок, роторы в целом взаимозаменяемы между брендами. Например, можно использовать ротор Shimano с тормозами SRAM. Однако для оптимальной работы производители рекомендуют использовать свои роторы со своими колодками. Например, роторы Shimano Ice Tech лучше всего работают с колодками Ice Tech того же производителя.
Также важно проверить максимальную допустимую толщину ротора для вашего калипера. Большинство калиперов рассчитаны на роторы толщиной 1,8–2,0 мм, и некоторые не совместимы с роторами толщиной 2,3 мм.
